| Tolerancie dĺžkový rozmerov podľa EN13920 | |||||||||||
| Rozsah menovitých rozmerov l v mm | |||||||||||
| Tolerančná trieda | 2 až 30 | nad 30 do 120 | nad 120 do 400 | nad 400 do 1000 | nad 1000 do 2000 | nad 2000 do 4000 | nad 4000 do 8000 | nad 8000 do 12000 | nad 12000 do 16000 | nad 16000 do 20000 | nad 20000 |
| Tolerancie t v mm | |||||||||||
| A | ±1 | ±1 | ±1 | ±2 | ±3 | ±4 | ±5 | ±6 | ±7 | ±8 | ±9 |
| B | ±2 | ±2 | ±3 | ±4 | ±6 | ±8 | ±10 | ±12 | ±14 | ±16 | |
| C | ±3 | ±4 | ±6 | ±8 | ±11 | ±14 | ±18 | ±21 | ±24 | ±27 | |
| D | ±4 | ±7 | ±9 | ±12 | ±16 | ±21 | ±27 | ±32 | ±36 | ±40 | |

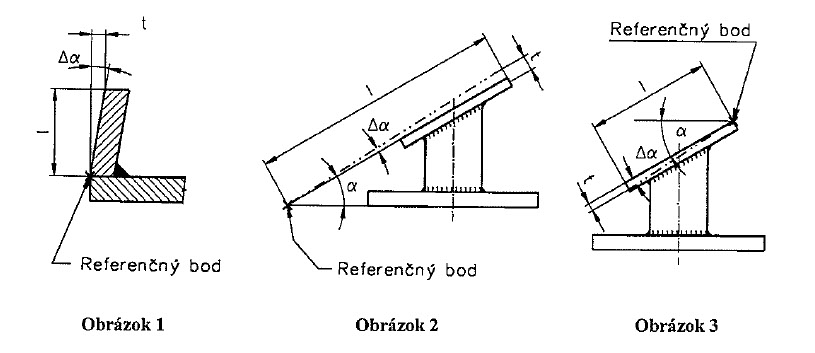

| Tolerancie uhlových rozmerov podľa EN13920 | |||||||||||
| Tolerančná trieda | Rozsah menovytých romerov l v mm | ||||||||||
| do 400 | nad 400 do 1000 | nad 1000 | |||||||||
| Tolerancia ∆α (v stupňoch a minútach) | |||||||||||
| A | ±20´ | ±15´ | ±10´ | ||||||||
| B | ±45´ | ±30´ | ±20´ | ||||||||
| C | ±1° | ±45´ | ±30´ | ||||||||
| D | ±1°30´ | ±1°15´ | ±1° | ||||||||
| Vypočítané a zaokrúhlené tolerancie t, v mm/m *) | |||||||||||
| A | ±6 | ±4,5 | ±3 | ||||||||
| B | ±13 | ±9 | ±6 | ||||||||
| C | ±18 | ±13 | ±9 | ||||||||
| D | ±26 | ±22 | ±18 | ||||||||
| *Údaj v mm/m zodpovedá hodnote tangenty všeobecnej tolerancie. Treba ju vynásobiť dĺžkou kratšieho ramena uhla v m. | |||||||||||

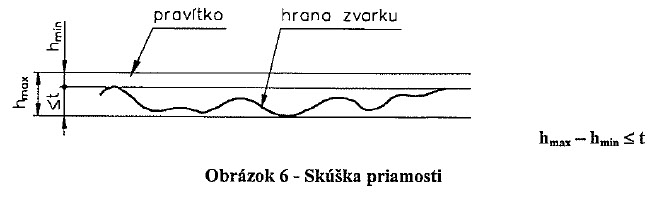

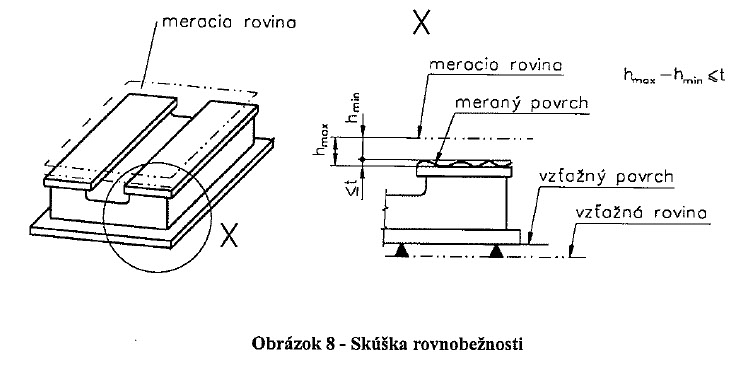

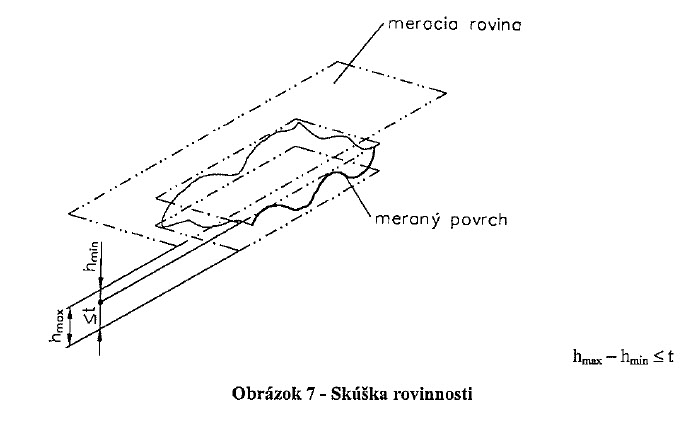

| Tolerancie priamosti, rovinnosti a rovnobežnosti podľa EN13920 | |||||||||||
| Rozsah menovitých rozmerov l v mm (týka sa dlhšej strany povrchu) | |||||||||||
| Tolerančná trieda | nad 30 do 120 | nad 120 do 400 | nad 400 do 1000 | nad 1000 do 2000 | nad 2000 do 4000 | nad 4000 do 8000 | nad 8000 do 12000 | nad 12000 do 16000 | nad 16000 do 20000 | nad 20000 | |
| Tolerancie t v mm | |||||||||||
| A | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| B | 1 | 3 | 4.5 | 6 | 8 | 10 | 12 | 14 | 16 | ||
| C | 1.5 | 3 | 5.5 | 9 | 11 | 16 | 20 | 22 | 25 | 25 | |
| D | 2.5 | 5 | 9 | 14 | 18 | 26 | 32 | 36 | 40 | 40 | |
